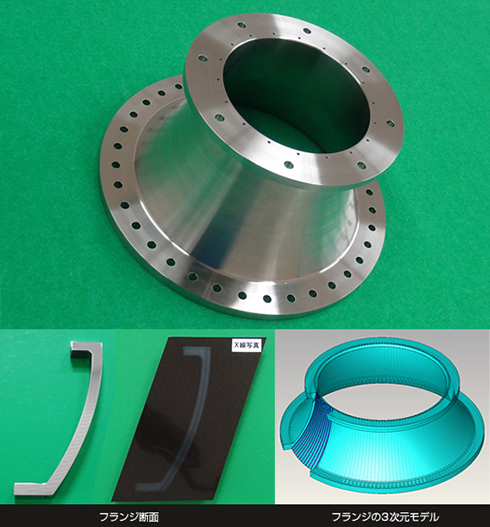

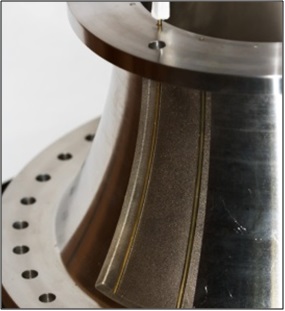

曲孔加工（まがりあな）とは、曲率(R)を持った孔を加工できる当社の新技術です。曲孔加工は3種類あり、第一に一定のRで加工できる技術、第二に2つの曲率を組み合わせて加工できる技術、第三にストレートからR形状に繋がる加工ができる技術となっています。なお、加工可能材質はステンレス・ハステロイ・インコネル等となっています。
現段階の加工技術
|
- 拡大

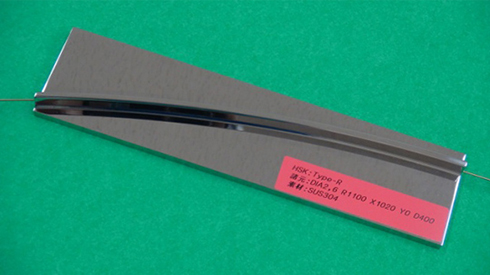

- 1種類の曲孔加工を行ったもの
|
|

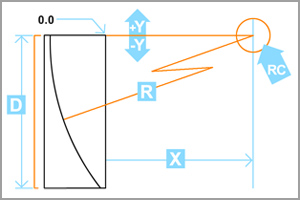

諸元表
|
※RC：半径Rの円の中心点
|
- 拡大

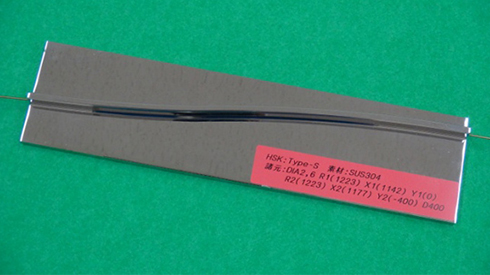

- 2種類の曲孔を組み合わせて曲孔加工を行ったもの。
（一方向からの加工なので、止まり孔も可能です。）
|

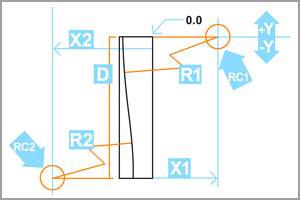

諸元表
|
|
- 拡大

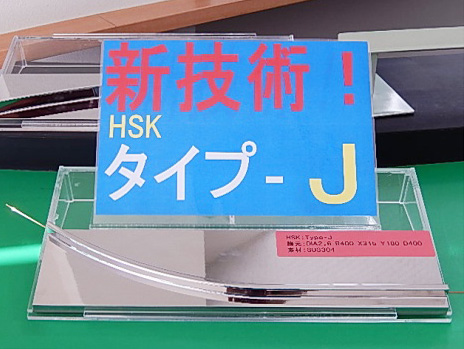

- 直線と曲がりを組み合わせた曲孔加工
|
諸元表
|
※SD＝Y となります。
RC：曲孔円弧の中心
|
曲孔加工について、「こんなこと組み合わせ加工はできるのか？」などなんでもご相談ください。
